lunes, 16 de julio de 2012

-PARTIO LA SOYUZ TMA-05M RUMBO A LA ESTACION ESPACIAL INTERNACIONAL-



-COHETE SOYUZ FG-

-FILEALIEN-46-Año 3-Rosario-Argentina-Julio/16/2012-Hs:0.45 Am-.

Malénchenko, Williams y Hoshide se acoplarán al módulo Rassvyet (MIM-1) de la ISS el día 17 de julio a las 04:52 UTC y pasarán a formar parte de la Expedición 32, junto con Guennadi Padalka, Serguéi Revin y Joseph Acaba, actualmente en la estación. Durante su estancia de 124 días supervisarán el acoplamiento de varias naves, incluyendo el carguero japonés HTV-3, la Dragon SpX-1 y la Progress M-16M, además de la separación del ATV-3 europeo. El 16 de agosto Guennadi Padalka y Yuri Malénchenko realizarán la EVA-31 en el exterior de la ISS con trajes rusos, mientras que el 30 de agosto le tocará el turno a Sunita Williams y Akihiko Hoshide, que realizarán la EVA-18 desde el segmento norteamericano de la ISS. El 17 de septiembre regresará a la Tierra la Soyuz TMA-04M y dará comienzo la Expedición 33.

Miembros de la Expedición 32 de la ISS: Hoshide, Malénchenko, Williams, Acaba, Padalka y Revin (NASA).

Tripulación:

La tripulación de la Soyuz TMA-05M está formada por Yuri Malénchenko, Sunita Williams y Akihiko Hoshide:

De izquierda a derecha: Akihito Hoshide, Yuri Malénchenko y Sunita Williams (NASA).

Yuri Malénchenko / Юрий Маленченко (22 de diciembre de 1961, 50 años): Comandante de la Soyuz TMA-05M e ingeniero de vuelo de las Expediciones 32 y 33. En 1983 se graduó en la escuela para pilotos militares de Kharkov y en 1993 obtuvo el título de ingeniero en la academia de Zhukovski. Como piloto acumuló más de 830 horas de vuelos y más de 150 saltos en paracaídas. En 1987 fue seleccionado como cosmonauta y pasó a entrenarse en las instalaciones del TsPK Yuri Gagarin de Moscú, entrenamiento que finalizó en 1989. Ha participado en cuatro misiones espaciales a las estaciones Mir e ISS: Soyuz TM-19 (1994), STS-106 Atlantis (2000), Soyuz TMA-2 (2003) y Soyuz TMA-11 (2007). En el transcurso de su carrera, ha realizado cuatro paseos espaciales (EVAs) con un tiempo acumulado de 24 horas y 16 minutos. Con más de 514 días en el espacio, es uno de los cosmonautas más experimentados de la historia. Está casado y tiene dos hijos. Ha recibido el título de Héroe de la Federación Rusa y éste es su quinto vuelo espacial, convirtiéndose en el 6º cosmonauta ruso y el 32º persona que realiza cinco misiones espaciales.

Yuri Malénchenko (Roscosmos).
Sunita Williams (19 de septiembre de 1965, 46 años): ingeniero de vuelo número 1 de la Soyuz TMA-05M, ingeniero de vuelo de las Expedición 32 y comandante de la Expedición 33. En 1987 finalizó su entrenamiento en la Academia de la Armada de los EEUU y obtuvo el título de físico. En 1989 se graduó como piloto de helicópteros la US Navy, acumulando más de 3000 horas de vuelo en 30 tipos distintos de aeronaves. En 1995 finalizó un máster de ingeniería en el Florida Institute of Technology. En junio de 1998 fue seleccionada como candidata a astronauta de la NASA. Viajó a la ISS por primera vez en la STS-116 Discovery (2006) y regresó en la STS-117 Atlantis, después de formar parte de las Expediciones 14 y 15. Ha realizado cuatro EVAs con una duración total de 29 horas y 17 minutos. Tiene el récord femenino de permanencia en el espacio, con 194 días y 18 horas. De ascendencia india, su apellido de soltera es Pandya. Está casada y ostenta el rango de capitán de la US Navy. Ésta es su segunda misión espacial.

Sunita Williams (Roscosmos).

Akihito Hoshide (NASA).
La tripulación de reserva de la Soyuz TMA-05M estaba formada por Roman Romanenko (Roscosmos), Chris Hadfield (Canadá) y Thomas Marshburn (NASA), que volarán como tripulación principal de la Soyuz TMA-07M en diciembre de este año.

Tripulación de reserva de la Soyuz TMA-05M: Marshburn, Romanenko y Hadfield (NASA).
Emblema de la Soyuz TMA-05M (Roscosmos).
Emblema de la Expedición 32 (NASA).
Patch de la Expedición 33 (NASA).
Emblema de la misión de la JAXA de Akihiko (JAXA).

Secuencia del lanzamiento de un cohete Soyuz-FG:

El cohete Soyuz-FG (11A511U-FG) es un cohete de tres etapas basado en el Soyuz-U y fabricado por TsSKB Progress en la ciudad de Samara. Esta versión del mítico Semyorka fue introducido en 2001. Tiene unas dimensiones de 49,5 x 10,3 m, una masa al lanzamiento de 305 t y una capacidad en LEO (200 km) de 7,13 toneladas. Quema queroseno (RP-1) y oxígeno líquido en todas sus etapas.

La primera etapa está formada por cuatro bloques aceleradores (Bloques B, V, G y D) de 19,6 x 2,68 m y 43,4 toneladas al lanzamiento que cuentan con motores de cuatro cámaras y dos vernier RD-107A (14D22, derivados de los RD-107). Cada RD-107A tiene un empuje de 838,5-1021,3 kN y un impulso específico de 263,3-320,2 s. La primera etapa funciona durante 118 s.

La segunda etapa o etapa central (Bloque A), de 27,1 x 2,95 m y 99,5 toneladas al lanzamiento, emplea un RD-108A (14D21, derivado del RD-108) con cuatro vernier. Este motor tiene un empuje de 792,48-990,18 kN y un Isp de 257,7-320,6 s. Funciona durante 288 s. La primera y la segunda etapa reciben la designación conjunta de 11S59.

La tercera etapa (Bloque I), de 6,7 x 2,66 m y 25,3 t, usa un RD-0110, con un empuje de 297,93 kN y 326 s de Isp. Funciona durante 250 s.

Cohete Soyuz-FG (Paco Arnau/ciudad-futura.net).
  • T-6 horas: se instalan las baterías del cohete.
  • T-5:30 h: la comisión estatal autoriza el lanzamiento.
  • T-5:15 h: la tripulación llega al edificio MIK-KA (Área 254).
  • T-5 h: comienza la carga de queroseno en el Soyuz FG.
  • T-4:20 h: la tripulación comienza a vestirse con las escafandras Sokol KV2.
  • T-4 h: comienza la carga de oxígeno líquido en el cohete.
  • T-3:10 h: la tripulación es autorizada al lanzamiento por la comisión estatal en una ceremonia fuera del MIK-KA.
  • T-3:05 h: la tripulación se traslada a la rampa de lanzamiento.
  • T-3 h: finalización de la carga de propergoles en el cohete.
  • T-2:35 h: la tripulación llega a la rampa.
  • T-2:30 h: la tripulación se introduce en la Soyuz a través del módulo orbital (BO).
  • T-2 h: la tripulación está ya sentada en el interior de la cápsula (SA). Se retira la tapa del filtro de hidróxido de litio para eliminar el dióxido de carbono. Se cierran las escotillas del BO y el SA.
  • T-1:45: pruebas de los equipos del SA. Comienza la ventilación de los trajes Sokol.
  • T-1:30 h: se comprueba la hermetización del módulo orbital de la Soyuz.
  • T-1 h: se activan los giróscopos del cohete.
  • T-45 minutos: se retiran las dos estructuras de servicio principales.
  • T-40 m: finalizan los chequeos de los sistemas de la nave. Se comprueba la presurización de los trajes Sokol.
  • T-30 m: se arma la torre de escape.
  • T-25 m: las torres de servicio completamente bajadas.
  • T-15 m: finaliza la comprobación de presurización de los trajes.
  • T-10 m: los giróscopos están listos. La tripulación activa los grabadores de vuelo.
  • T-7 m: finalización de las operaciones anteriores al lanzamiento.
  • T-6:15 m: se da la orden de listos para el lanzamiento y se activan los sistemas automáticos para el despegue.
  • T-6 m: todas las instalaciones están listas para el lanzamiento.
  • T-5:30 m: separación de las conexiones eléctricas e hidráulicas de la Soyuz (Сброс ШО объекта).
  • T-5 m: los sistemas del cohete y la nave pasan a control interno. Se activan los controles del comandante y la tripulación cierra los visores de los cascos. Se introduce la llave de lanzamiento en el búnker: orden kliuch na start (Ключ на старт). Comienza la secuencia automática de lanzamiento.
  • T-4:10 m: comienzo de la telemetría del cohete. Orden Protyazhka 1 (Протяжка 1).
  • T-4 m: se purga con nitrógeno las cámaras de combustión de la primera y segunda etapa del cohete (para evitar explosiones). Orden Produvka (Продувка).
  • T-3:15 m: purga con nitrógeno de los motores completada.
  • T-3:10 m: comienzo de la emisión de la telemetría de la Soyuz. Orden Protyazhka 2 (Протяжка 2).
  • T-2:30 m: comienza la presurización con nitrógeno de los tanques de combustible.
  • T-2:15 m: se cierran las válvulas de seguridad de los tanques de propergoles. Se finaliza el llenado de oxígeno líquido y nitrógeno. Orden Kliuch na drenazh (Ключ на дренаж).
  • T-1:25 m: los tanques se encuentran presurizados. Orden Nadduv (Наддув).
  • T-1 m: el cohete pasa a alimentarse de sus baterías y se separa la primera torre de umbilicales    eléctricos e hidráulicos de la primera etapa. Orden Zemlyá-bort (Земля-борт).
  • T-40 s: se separa la torre de los umbilicales eléctricos de la tercera etapa.
  • T-20 s: se encienden todos los motores del cohete. Orden Pusk (Пуск, "lanzamiento")
  • T-15 s: se separa la segunda torre de umbilicales conectados a la primera etapa.
  • T-10 s: las turbobombas de los motores giran a la máxima velocidad.
  • T-5 s: los motores de la primera etapa a máxima potencia.
  • T-0 s: se retiran las cuatro torres principales del "tulipán" que mantienen al cohete en su posición. Orden Kontakt Podyoma (Контакт подъёма).
Despegue
  • T+20 s: comienza la maniobra de cabeceo del cohete a 800 m de altura.
  • T+65 s: máxima presión dinámica (Q max), 11,1 km de altura y 455 m/s.
  • T+1:53,38 m: separación de la torre de escape.
  • T+1:57,8 m: separación de los cuatro bloques de la primera etapa ("cruz de Korolyov"). 41,5 km y 1560 m/s.
  • T+2:37,48 m: separación de la cofia.
  • T+4:47,30 m: separación de la segunda etapa.
  • T+4:57,05 m: separación de la sección trasera de la tercera etapa.
  • T+8:44,96 m: apagado de la tercera etapa.
  • T+8:48,26 m: separación de la Soyuz. Despliegue de las antenas y paneles solares. Traslado del control de la misión al TsUP, en Korolyov (Moscú).


Fases del lanzamiento (TsUP).


Zonas de caída de las distintas etapas (Roscosmos).

Plan de vuelo del primer día de misión de la Soyuz TMA-05M:

Órbita inicial de la Soyuz TMA-05M: 200 x 242 km y 51,67º (88,6 minutos de periodo).
  1. Lanzamiento (unos 9 minutos).
  2. Despliegue de paneles solares y antenas.
  3. Presurización de los tanques de combustible.
  4. Extensión de la sonda de acoplamiento.
  5. Comprobación de la presurización del módulo orbital (BO) y la cápsula (SA).
  6. Prueba del sistema de acoplamiento automático Kurs.
  7. Pruebas de los sensores de velocidad angular BDUS.
  8. Actitud de la nave con respecto al horizonte.
  9. Apertura de la escotilla del SA y acceso al BO. La tripulación se quita los trajes Sokol KV2.
  10. Prueba del control derecho (RUO/RUP) de la Soyuz para rotaciones del vehículo.
  11. La Soyuz comienza a rotar sobre su eje longitudinal para mantener los paneles solares orientados al Sol (modo ISK).
  12. La tripulación recibe los datos para los encendidos del motor principal.
  13. Se activa el sistema de purificación de aire del BO (BOA) y se desactiva el del SA.
  14. Primer encendido (DV1) en la tercera órbita, de 102,4 segundos de duración Delta-V: 41,5 m/s.
  15. Segundo encendido (DV2) en la cuarta órbita, con una duración de 59 s. Delta-V: 23,94 m/s.
  16. Vuelta al modo ISK.
  17. Limpieza y secado de los Sokol.
  18. Periodo de sueño de la tripulación.
Mañana día 16 tendrá lugar un tercer encendido (DV3) en la órbita 17 con una Delta-V de 2 m/s y 28,8 s.

Maniobras orbitales de la Soyuz TMA-05M (TsUP).

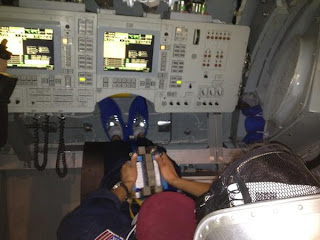

Hoshide entrenándose con el traje Sokol y en el simulador (JAXA).
La Soyuz TMA-05M en el edificio MIK-OK del Área 254 de Baikonur (RKK Energía).
Acoplamiento del segmento PkhO que une la nave con el lanzador Soyuz-FG (RKK Energía).
Llegada de la tripulación a Baikonur desde Moscú (RKK Energía).
Primera visita de las tripulaciones a la Soyuz y prueba de los trajes Sokol (RKK Energía).
Inserción en la cofia (GO) (RKK Energía).
Otra visita de la tripulación a la nave (RKK Energía).

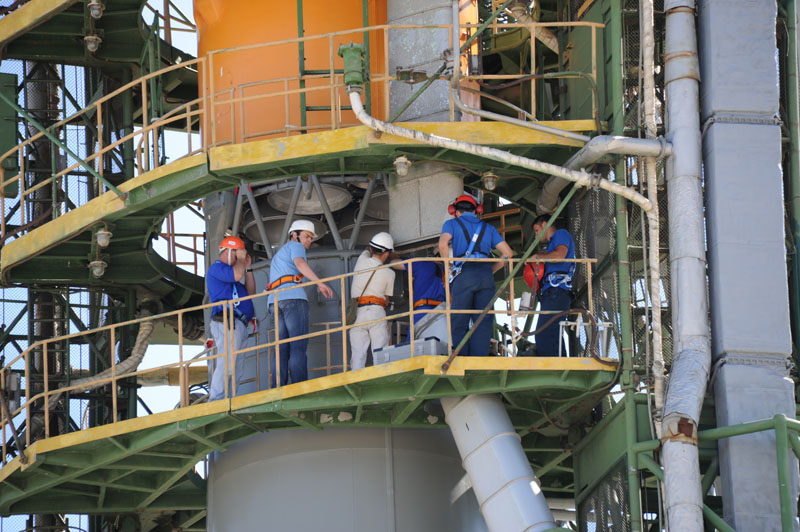

Visita de la tripulación al cohete Soyuz-FG (Rocosmos).
Traslado de la cofia con la nave al edificio MIK-112 (RKK Energía).
Unión con la torre de escape (SAS) y la tercera etapa (RKK Energía).
Unión con las primeras dos etapas del Soyuz-FG (RKK Energía).
Visita de la tripulación de reserva al mirador de Gagarin sobre el Sir-Darya y al monumento de Gagarin (RKK Energía).
Plantando los árboles tradicionales (RKK Energía).

Traslado del cohete a la rampa (Roscosmos).
Acceso al búnker de la rampa de lanzamiento (Roscosmos).





Traslado a la rampa de Gagarin (RKK Energía).



Lanzamiento (RKK Energía).-
